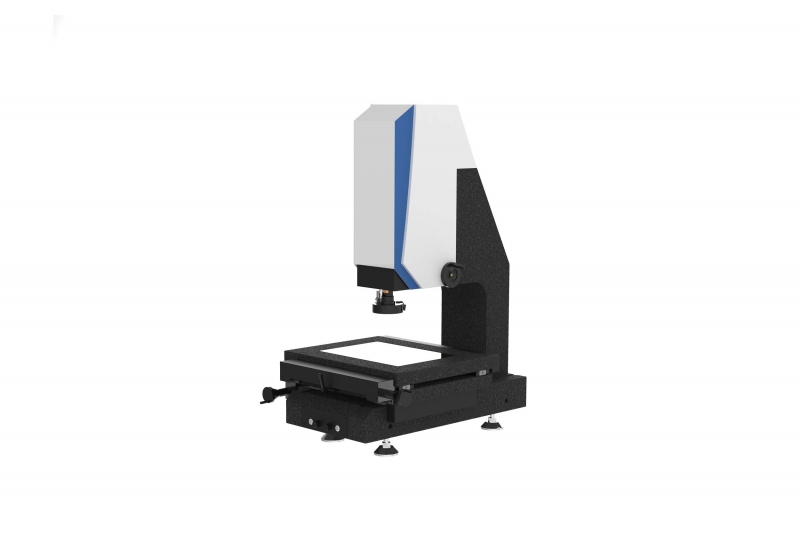

MPC300 MPC400手动影像测量仪
用途：
MPC系列二次元测量仪适用于以二维坐标测量爲目的的一切应用领域，广泛应用于精密机械、电子、仪表...
- 所属分类：二次元影像测量仪
- 点击次数：87次
- 发布日期：2024-10-08
- 分享到：
- 在线询价
- 详情介绍
仪器特点：
■ 高精度大理石底座和立柱、有效保证极高的稳定性及刚性
■ 大理石工作台设计、配合精密V型交叉导轨、长久使用不会变形，有效保证极高的机械精度
■ 高品质光学系统和高分辨率CCD，确保拥有高品质的测量画面
■ 三环八区LED环形表面冷光源及轮廓光源、避免灯光发热而影响精密工件的变形
■ 可选配全自动变倍镜头，改变倍率不需要取比例尺，有节省校正时间、避免人为误差
■ 自主研发影像测量仪软件、功能强大、操作简单
技术参数：
型号 | MPC300 | MPC400 | MPC500 | MPC600 | |
X、Y轴行程（mm） | 300*200 | 400*300 | 500*400 | 600*400 | |
载物台玻璃尺寸(mm) | 357*257 | 457*357 | 557*457 | 657*457 | |
Z轴行程（mm） | 200 | ||||
X、Y、Z轴分辨率 (μm) | 1 | ||||
长度标准 | 光栅位移传感器 | ||||
精度 (μm) | 2.0+L/200 L=被测工件长度，单位：mm | ||||
仪器操作 | 手动 | ||||
图像检测装置 | 高分辨率CCD摄像机 | ||||
定格变焦镜头 | 0.7X~4.5X | ||||
视频放大倍率 | 27X~190X | ||||
物方视场 | 10.6mm~1.6mm | ||||
工作距离 | 90mm | ||||
测量软件 | 专业2D测量软件 | ||||
光源 | 反射照明 | LED环形灯 | |||
透射照明 | LED照明 | ||||
电源 | AC100~240V 50/60Hz | ||||
