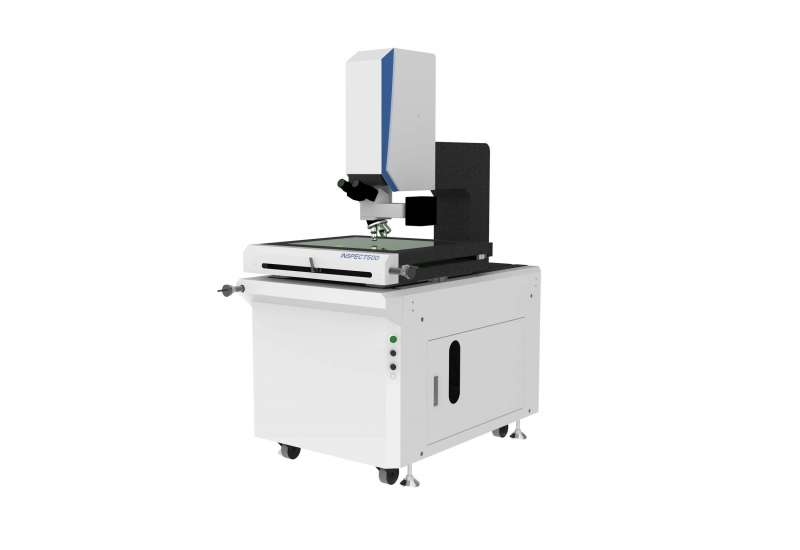

INSPECT500金相测量显微镜
用途：
INSPECT系列测量金相显微镜适用于半导体封装、焊接贴片、环路高度、FPD面板（LCM）、晶片级CSP等领...
- 所属分类：二次元影像测量仪
- 点击次数：83次
- 发布日期：2024-10-08
- 分享到：
- 在线询价
- 详情介绍
仪器特点：
■ 高精度大理石底座和立柱、有效保证极高的稳定性及刚性
■ 大理石工作台设计、配合精密V型交叉导轨、长久使用不会变形，有效保证极高的机械精度
■ 高品质光学系统和高分辨率CCD，确保拥有高品质的测量画面
■ 三环八区LED环形表面冷光源及轮廓光源、避免灯光发热而影响精密工件的变形
■ 可选配日本尼康原装倾斜三目镜筒+五段变倍鼻轮
■ 自主研发影像测量仪软件、功能强大、操作简单
技术参数：
型号 | INSPECT300 | INSPECT400 | INSPECT500 | ||||
X、Y轴行程（mm） | 300*200 | 400*300 | 500*400 | ||||
载物台玻璃尺寸(mm) | 357*257 | 457*357 | 557*457 | ||||
Z轴行程（mm） | 100 | ||||||
X、Y、Z轴分辨率 (μm) | 1 | ||||||
长度标准 | 光栅位移传感器 | ||||||
精度 (μm) | 2.0+L/200 L=被测工件长度，单位：mm | ||||||
仪器操作 | 手动 | ||||||
图像检测装置 | 高分辨率CCD摄像机 | ||||||
五段变倍鼻轮物镜倍数 | 5X | 10X | 20X | 50X | |||
目镜 | WF10X | ||||||
测量软件 | 专业2D测量软件 | ||||||
光源 | 反射照明 | 同轴落射光源 | |||||
透射照明 | LED平行透射光源 | ||||||
电源 | AC100~240V 50/60Hz | ||||||
