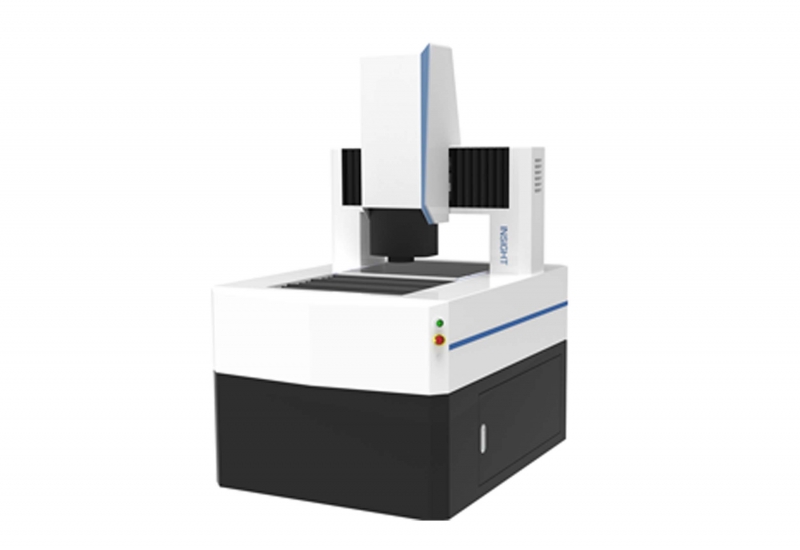

INSIGHT500
用途：
INSIGHT系列全自动大行程二次元测量仪适用于以二维座标测量爲目的的一切应用领域，广泛应用于LCD、...
- 所属分类：二次元影像测量仪
- 点击次数：71次
- 发布日期：2024-10-08
- 分享到：
- 在线询价
- 详情介绍
仪器特点：
■ 高精度大理石底座、立柱、保证拥有极高的稳定性及刚性
■ 台湾高精度直线导轨和研磨级滚珠丝杆
■ 日本松下全闭环伺马达，速度可调控
■ 进口RSF高精密非接触式光栅尺，分辨率0.0005mm
■ 程控式5环8区环形表面光可满足不同角度照明需求
■ 全自动变倍镜头，改变倍率不需要取比例尺，有节省校正时间、避免人为误差
■ 可选配英国Renishaw接触式探头，实现高度、深度等一些3D数据测量
■ 可选配日本精密级THK直线导轨和滚珠丝杠
■ 可选配日本KEYENCE激光位移传感器，实现粗糙度，平面度表面特征跟踪测量
■ 可选配光谱共焦传感器，测量小而敏感的表面
技术参数：
型号 | INSIGHT500 | INSIGHT800 | |
X、Y轴行程（mm） | 500*400 | 800*600 | |
Z轴行程（mm） | 200(可定制） | ||
X、Y、Z轴分辨率 (μm) | 0.5 | ||
长度标准 | 德国海德汉光栅位移传感器 | ||
精度 (μm) | 2.0+L/200 L=被测工件长度，单位：mm | ||
仪器操作 | 电动 | ||
图像检测装置 | 日本原装进口高分辨率1/2”彩色CCD相机 | ||
定格变焦镜头 | 0.7X~4.5X | ||
视频放大倍率 | 23X~190X | ||
物方视场 | 10.6mm~1.6mm | ||
工作距离 | 90mm | ||
测量软件 | 专业2D自动测量软件 | ||
光源 | 反射照明 | LED环形程控灯 | |
透射照明 | LED跟踪式底部平行光 | ||
电源 | AC100~240V 50/60Hz | ||
